Strumentazione

SCHEDA PRODOTTO
Pressostati Differenziali PS
Documenti Collegati
Sigla
Titolo
Cod
Marchio

PS

Pressostati Differenziali

732COMP2/A ÷ 732COMP2/F
Marchio tflow
Acquista Pressostato su AEROFEEL
expand
DESCRIZIONE
Strumentazione - Pressostati Differenziali PS

PS

Pressostati Differenziali

20 ÷ 60 Pa / 500 ÷ 4500 Pa
Cod 732COMP2/C Modello PS300 (-5A) +30 ÷ +300 Pa
Cod 732COMP2/D Modello PS500 (-5A) +30 ÷ +500 Pa
Cod 732COMP2/A Modello PS600 (-5A) +40 ÷ +600 Pa
Cod 732COMP2/E Modello PS1500 (-5A) +100 ÷ +1500 Pa
Cod 732COMP2/F Modello PS4500 +500 ÷ +4500 Pa

Ordina online

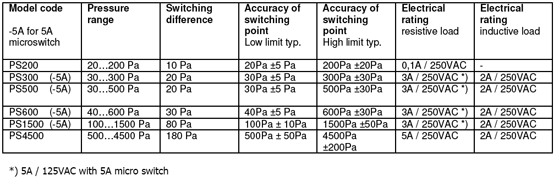

Tabella PS
expand
DIMENSIONI
P_Peso [g]

Disegno Ingombro [mm]
PS600 DWG
PS600 PDF
P_150 (350 g con Accessori)

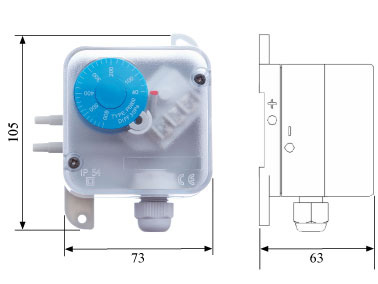

Disegno Ingombro PS
expand
CONNESSIONI ELETTRICHE
PS Connessioni Elettriche
Quando la Pressione Differenziale aumenta
1 - 3 aperto
2 - 2 chiuso
expand
CARATTERISTICHE
Materiale
Scatola
Coperchio
Membrane
Connettori
Connessioni
Collegamenti Elettrici
Cavo Ingresso
Pressione Maschio
Condizioni Ambientali
Operative
Immagazzinaggio
Pressione Massima
Adatto per
Vita operativa
Sicurezza
Protezione Standard
Conformità Marcatura
EMC Direttiva
Rohs Direttiva
Bassa Tensione

ABS
PC
Silicone
ABS

3 terminali a vite
M16
ø 5 mm

- 20 °C ÷ + 60 °C
- 40 °C ÷ + 85 °C
50 kPa
Aria e gas non aggressivi
> 1.000.000 di operazioni

IP54
CE
89/336/EEC
2002/95/EY
73/32/EEC
expand
ACCESSORI
• 2 Viti di fissaggio
• 2 Connettori di Condotto in Plastica
Connettori di Condotto

• 2 m di Tubo ø 4/7 mm
Tubo

Opzionali
Connettori di Condotto metallici (da ordinare separatamente)
Connettori di Condotto metallici
expand
INSTALLAZIONE
Posizione Installazione Posizione Installazione
Deve essere installato in posizione verticale, con le prese di pressione o i cavi elettrici verso il basso
AEROFILTRI s.r.l.Via Rubens, 23 • Milano • Italy
