DPT-Flow
Misuratori di Portata Aria a Pressione Differenziale
DESCRIZIONE
DPT-Flow
Misuratori di Portata Aria a Pressione Differenziale
Ogni dispositivo è compensato in temperatura individualmente.Ogni dispositivo ha elemento autozero che lo rende completamente esente da manutenzione.
Produttori FAN supportati: Fläkt Woods, Rosenberg, Nicotra, Comefri, Ziehl, Ebm-Papst, Gebhardt
**) tra cui: l'accuratezza generale, la deriva di temperatura, linearità, l'isteresi e l'errore di ripetizione

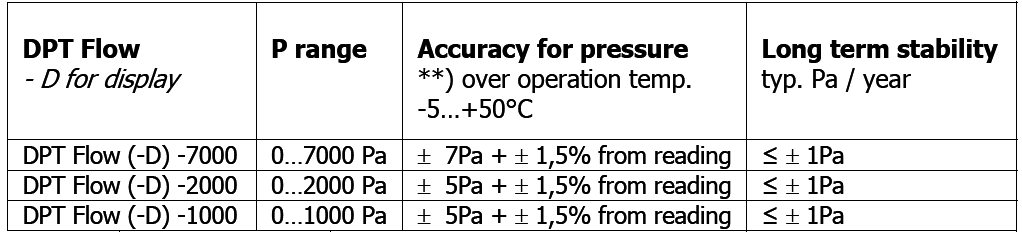

CARATTERISTICHE
Pressione max.
Pressione di Rottura
Mezzi
Elemento di misura
Tensione di alimentazione
Consumo energetico
Segnale di uscita
Alloggiamento
Coperchio
Attacchi di pressione
Raccordi dei canali
Tubi
Collegamenti elettrici
Ingresso cavi
Attacchi di pressione
Operazione
Stoccaggio
Umidità ambiente
Protezione standard
Display alfanumerico con MENU interfaccia utente.
Il display può essere ordinato separatamente ai fini dell'installazione.
25 kPa
50 kPa
Aria e Gas non aggressivi
Piezoresistivo
Scelte del MENU e istruzioni di inizializzazione per l'installazione
Se i pulsanti non sono premuti entro 20 secondi, il dispositivo torna al modo di misurazione normale.
1. Premere Seleziona > 2 secondi per avviare il menu.
2. Seleziona Produttore FAN
3. Ciascun FAN ha il suo specifico valore K.
Si prega di controllare il corretto valore K dalla Specifica del FAN:
Fläkt Woods (k=0,3…99), Rosenberg (k=37…800), Nicotra (c=10…1500), Comefri (k=23…158), Ziehl (k=10…1500), Ebm-Papst (k=10…1500)
4. Unità mostrate sul display m³/s, m³/h or Pa
5. Unità di uscita per la definizione della scala di uscita
6. Scala di uscita, la gamma selezionabile dipende dall'unità di uscita scelta.
m³/s 10V = 5…50 m³/s
m³/h 10V = 20 000 … 200 000 m³/h
0 V è sempre 0 m³/s e 0 m³/h
7. risposta selezione tempo.
Tr può essere selezionato per essere 1 s … 20 s.
Tr è il tempo quando il risultato è cambiato del 63% dal valore finale.
8. Press send and the device returns the normal measuring mode
Interfaccia Elettrica
24 VAC or VDC 10%
< 1.0 W
Vout 0…10 VDC, Load R minimum 1k
Pout 0…10 VDC, Load R minimum 1k
V scala esterna può essere cambiata
Materiali
ABS
ABS
ABS
ABS
PVC, soft
Attacchi
4 morsetti a vite, max 1.5 mm2
M16
Maschio ø 5,0 mm e 6,3 mm
Condizioni d'Ambiente generali
-5 ÷ + 50 °C
-20 ÷ + 70 °C
0 ÷ 95 % RH
Sicurezza
IP54
Conformità
Soddisfa i requisiti per la marcatura CE:
Direttiva EMC 89/336/EEC
Direttiva Rohs 2002/95/EY
Auto zero element
L'elemento Auto zero rende il misuratore DPT FLOW esente da manutenzione. L'elemento regola automaticamente il punto zero del trasmettitore di volta in volta; questo elimina la deriva di lungo termine del punto zero dell'elemento sensibile piezoresistivo.
Durante la regolazione del punto zero i valori di uscita e display si “congelaranno” agli ultimi valore misurati. Il sistema di regolazione automatica del punto zero impiega 4 secondi. La regolazione del punto zero è effettuata ogni 10 minuti normalmente e durante il riscaldamento il tempo è più breve di un paio di volte.
Il display può essere ordinato separatamente ai fini dell'installazione.
25 kPa
50 kPa
Aria e Gas non aggressivi
Piezoresistivo

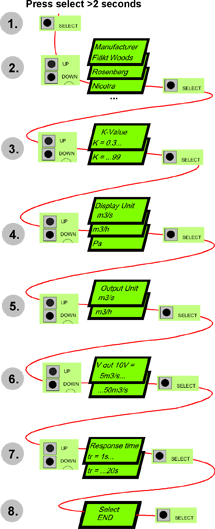

Scelte del MENU e istruzioni di inizializzazione per l'installazione
Se i pulsanti non sono premuti entro 20 secondi, il dispositivo torna al modo di misurazione normale.
1. Premere Seleziona > 2 secondi per avviare il menu.
2. Seleziona Produttore FAN
3. Ciascun FAN ha il suo specifico valore K.
Si prega di controllare il corretto valore K dalla Specifica del FAN:
Fläkt Woods (k=0,3…99), Rosenberg (k=37…800), Nicotra (c=10…1500), Comefri (k=23…158), Ziehl (k=10…1500), Ebm-Papst (k=10…1500)
4. Unità mostrate sul display m³/s, m³/h or Pa
5. Unità di uscita per la definizione della scala di uscita
6. Scala di uscita, la gamma selezionabile dipende dall'unità di uscita scelta.
m³/s 10V = 5…50 m³/s
m³/h 10V = 20 000 … 200 000 m³/h
0 V è sempre 0 m³/s e 0 m³/h
7. risposta selezione tempo.
Tr può essere selezionato per essere 1 s … 20 s.
Tr è il tempo quando il risultato è cambiato del 63% dal valore finale.
8. Press send and the device returns the normal measuring mode
Interfaccia Elettrica
24 VAC or VDC 10%
< 1.0 W
Vout 0…10 VDC, Load R minimum 1k
Pout 0…10 VDC, Load R minimum 1k
V scala esterna può essere cambiata
Materiali
ABS
ABS
ABS
ABS
PVC, soft
Attacchi
4 morsetti a vite, max 1.5 mm2
M16
Maschio ø 5,0 mm e 6,3 mm
Condizioni d'Ambiente generali
-5 ÷ + 50 °C
-20 ÷ + 70 °C
0 ÷ 95 % RH
Sicurezza
IP54
Conformità
Soddisfa i requisiti per la marcatura CE:
Direttiva EMC 89/336/EEC
Direttiva Rohs 2002/95/EY
Auto zero element
L'elemento Auto zero rende il misuratore DPT FLOW esente da manutenzione. L'elemento regola automaticamente il punto zero del trasmettitore di volta in volta; questo elimina la deriva di lungo termine del punto zero dell'elemento sensibile piezoresistivo.
Durante la regolazione del punto zero i valori di uscita e display si “congelaranno” agli ultimi valore misurati. Il sistema di regolazione automatica del punto zero impiega 4 secondi. La regolazione del punto zero è effettuata ogni 10 minuti normalmente e durante il riscaldamento il tempo è più breve di un paio di volte.
DIMENSIONI
DPT2000.dwg
DPT2000.dxf
DPT2000.pdf
H_Altezza [mm]
W_Larghezza [mm]
D_Profondità [mm]
P_Peso [kg]
P_Peso con Accessori [kg]
H_71,5 • HT_95,0
W_90
D_36
P_0,150
P_0,290
