Elementi Filtranti

SCHEDA PRODOTTO
Filtri per Cabine ed Impianti di Verniciatura: Separatori di Gocce D20
Documenti Collegati
Sigla
Titolo
Cod

D20

Separatori di Gocce

SG20
DESCRIZIONE
Filtri per Cabine ed Impianti di Verniciatura: Separatori di Gocce D20

D20

Separatori di Gocce

Il Riempimento Sintetico Onda 20 (come superficie di scambio nelle torri evaporative o di supporto per biomasse) è costituito da una serie di fogli termoformati in PVC di alta qualità conforme alla direttiva 94/96/CE, che vengono assemblati con la sagoma invertita ogni due fogli ed incollati per formare dei moduli con dimensioni riportate in scheda tecnica.
APPLICAZIONI
NELLE TORRI EVAPORATIVE
Tabella (A)
Grafico (B)
È il tipo più indicato per applicazioni industriali con maggiore rischio di sporcamento rispetto alle applicazioni civili, si utilizza sia in applicazione con flusso indotto che incrociato.
Nella sono riportati i carichi di acqua che possono essere trattati, in relazione alle temperature tipiche di utilizzo nelle torri evaporative con flussi in controcorrente. Nel sono riportati i valori tipici del riempimento per il calcolo delle perdite di carico riferite alle diverse altezze e carichi specifici di acqua.

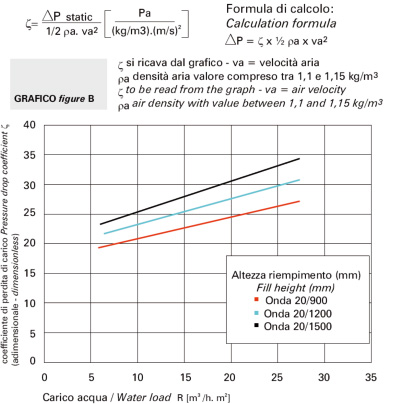

Filtri per Cabine ed Impianti di Verniciatura: Grafico Separatore di Gocce D20
NELLE TORRI EVAPORATIVE

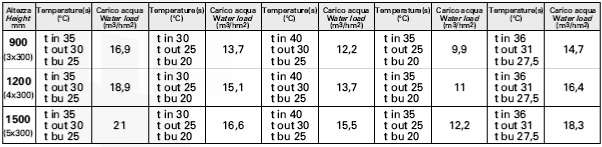

Tabella (A) Valori per Velocità Aria 2,5 m/s
Filtri per Cabine ed Impianti di Verniciatura: Tabella Separatore di Gocce D20

NEGLI SCRUBBERS
Questo tipo di riempimento viene utilizzato negli scrubber o torri di assorbimento chimico, perché riesce ad assicurare un'ottima distribuzione dell'acqua, permettendo il massimo utilizzo delle superfici di contatto, aumentandone evidentemente il rendimento.
Favorisce, inoltre, la distribuzione della miscela gassosa dal basso.
Rispetto ad altri modello di riempimento i corpi modulari permettono di utilizzare un sistema di supporti più semplice ed economico.
Per maggiori informazione vogliate cortesemente contattare i nostri uffici tecnico-commerciali.

NELLA DEPURAZIONE DELLE ACQUE REFLUE
Nelle unità di diseolazione degli impianti di pre-trattamento delle acque reflue e piovane, blocchi di questo modello di riempimento sono incorporati come filtri-separatori degli idrocarburi.
Per applicazioni in percolatori a basso carico e/o di sola nitrificazione (negli impianti a 2 stadi) dove lo strato biologico è molto fine, si può impiegare questo modello di riempimento, aumentando la superficie di supporto per volume di biofiltro. Una categoria interessante per quanto riguarda gli impianti a basso carico sono i mini-sistemi autonomi non collegati alle fognature centralizzate (es. piccole comunità remote di qualche centinaio di abitanti; è possibile contare numerose referenze con i costruttori di questi sistemi).
Questi prodotti trovano inoltre utilizzo nei biofiltri a letto sommerso che sono sistemi ibridi in cui si aggiunge, alla crescita dei batteri aerobici sulla superficie del riempimento, anche una crescita in sospensione.
I principali vantaggi nell'utilizzo di questo tipo di riempimento modulare rispetto al trattamento aerobico convenzionale si possono così riassumere:
– un'ottima distribuzione dell'acqua che permette di sfruttare completamente le superfici di supporto;
– un'ottima distribuzione dell'aria;
– facilità di distacco del fango dalle zone di supporto;
– semplicità nel sistemi di supporto e di installazione e posa in opera;
– maggiore sicurezza d'ispezione e di manutenzione grazie alla forma rigida e continua del riempimento.
DIMENSIONI E MATERIALI
Materiali
Dimensioni Standard Blocchi [mm]
Fogli [mm]




Ondulazione [mm]
Superficie di scambio [m³/h.m²]
Carico minimo acqua per torri evaporative [m³/h.m²]
Spessore minimo foglio prima di termoforatura [µm]
Indice di vuoto
PVC standard (max 60° C) • PVC alta temperatura (max 75° C)
1200x600x600 • 1200x300x300 • 1800x300x300 • 2400x300x300
1200x600 • 1200x300 • 1800x300 • 2400x300
N.B. Il riempimento può essere fornito sagomato a misura (es. Per alloggiamenti in vasche a pianta circolare).
Per maggiori informazioni o preventivi consultare il nostro ufficio tecnico-commerciale.
20
145
5.1
310
97%
