FILTRI Multistrato

SCHEDA PRODOTTO
Filtri Multistrato eurosupra1

S1

Cod_156
Cod_Descrittivo. E423361

AER_IM_gif/ALsito INFO_Generali


Filtro Multistrato_eurosupra©1
Media Carta autoestinguente stirata, con maglia finale mini-mesh
con postFiltro sintetico a fibre fini: 20 µm
Efficienze_98,5 % ÷ 99,7 %

Ordina online

* DESCRIZIONE
LEGENDA

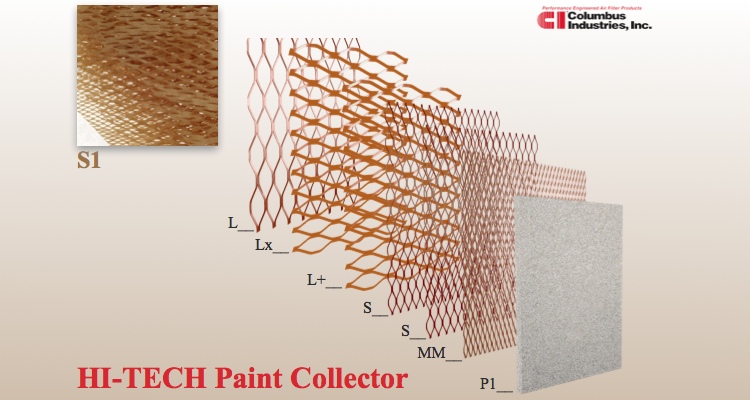

> Strati nel senso del Flusso dell'Aria
_1___2_____3_____4____5_____6
* S1
_L____Lx____L+_____S_____MM___P1
.Cod_156
V DIMENSIONI
* Tipo_R
Rotoli
* H_Altezza - L_Lunghezza [m]
H_1 - L_10
* Imballo
Sacco di polietilene
* P_Peso [kg]
P_4
* V_Volume [m3]
V_0,145
* Tipo_P
Pannelli a richiesta
* H_Altezza - W_Larghezza [m]
H_ - W_ da definire
.Cod_156
V CARATTERISTICHE
V
Perdite di Carico a Filtro Pulito
* Tabella
Velocità.........................Perdita di carico
[m/sec]].................................[Pa]
*
0.5........................................13
0.75......................................24
1 ...........................................35
1.25 ......................................46
1.5 ........................................63
1.75 ......................................78
V
Efficienza di Fitrazione e Durata
*
raccoglivemice© sono destinati alla separazione, dall’aria di espulsione delle zone di Verniciatura, della parte solida dell’Overspray.
Parametri
Questo tipo di aerosol ha caratteristiche variabili in funzione di molteplici parametri fra i quali:
*
- Caratteristiche del Prodotto Verniciante
- Quantità spruzzata
- Tecnica di spruzzatura
- Portata d'aria
- Efficienza di trasferimento
Parametri
L’Efficienza media di separazione e la Durata sono influenzate dai seguenti parametri:
*
- Caratteristiche dell'Areosol
- Velocità dell'aria
- Distanza fra Erogatore e Filtro
- Perdita di Carico massima ammessa
*
Quindi le prestazioni del prodotto descritto in questa scheda variano e sono caratteristiche di ogni singola installazione; vanno perciò misurate sull’impianto.
*
Tuttavia, come linea guida, forniamo alcuni Dati sperimentali:
* Tabella
Dati sperimentali
Prodotto Verniciante.....Efficienza......Accumulo
..............................................[%]..............[kg/m2]
*
Smalto alto solido a forno......99,7 ..............9.6.....[a 90 Pa]
*
Smalto idrosolubile a forno.....98,5..............7.56...[a 120 Pa]
*
In sede di progettazione di nuovi impianti o di trasformazioni è indispensabile compilare la scheda parametri e riferirsi alle informazioni contenute nella scheda di calcolo che viene redatta sulla base delle informazioni fornite.
* APPLICAZIONI
Filtrazione dell’aria di espulsione da zone di Verniciatura a spruzzo di Prodotti Vernicianti liquidi.
AEROFILTRI s.r.l.Via Rubens, 23 • Milano • Italy
