DESCRIZIONE

Scegliete il DPT con elemento di azzeramento automatico e avrete a disposizione un dispositivo estremamente accurato e senza alcuna necessità di manutenzione

Trasduttori di pressione differenziale
DPT

Il DPT è un trasmettitore elettronico di pressione differenziale che offre prestazioni eccezionali, eccellente qualità e prezzo contenuto.

Utilizzo
Il trasmettitore di pressione differenziale viene impiegato per la misurazione di aria e gas non aggressivi a bassa pressione al fine di monitorare e controllare la pressione in impianti di automazione edile, HVAC e aree pulite.

Applicazioni
• monitoraggio di filtri dell'aria, ventilatori e compressori
• monitoraggio e controllo del flusso dell'aria
• controllo di ventole e compressori
• controllo di valvole e piani cernierati
• applicazioni con flussometro
• monitoraggio della pressione e controllo delle aree pulite

Caratteristiche del prodotto
• struttura compatta e resistente
• compensazione della temperatura individuale
• coperchio con apertura a scatto senza viti
• tempi di risposta regolabili
• azzeramento mediante pulsante o elemento di azzeramento automatico
• tutti i modelli disponibili con o senza display
• disponibile come modello a 2 o 3 fili
• disponibile come modello a due o quattro gamme di misurazione
• disponibile con estrazione della radice quadrata
• disponibile come prodotto OEM o a marchio privato
• accessori inclusi

CARATTERISTICHE DEL PRODOTTO

Il coperchio con apertura a scatto senza viti agevola e velocizza le operazioni di montaggio

DIMENSIONI

Disegno Ingombro

P_Peso [kg] P_0,150
P_Peso con Accessori [kg] P_0,290
H_Altezza [mm] H_71,5 • HT_95,0
W_Larghezza [mm] W_90
D_Profondità [mm] D_36

DPT-3 fili

Trasduttore di Pressione Differenziale DPT-3 fili

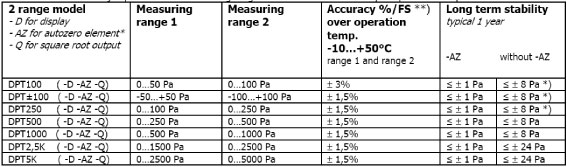

2 Campi di Misura selezionabili
0-500 Pa / 0-1.000 Pa

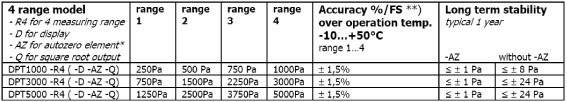

Each device has 2 or 4 jumper selectable measuring ranges. Each device is individually temperature compensated.

**) %/FS from highest pressure range
(including: general accuracy, temperature drift, linearity, hysteresis and repetition error)
*) -AZ model recommended
The Differential Pressure Transmitter is delivered individually packed with standard accessories (see accessories).

CARATTERISTICHE

Tempo di Risposta

0,8/4 s selezionabile tramite ponticelli

Massima Pressione

25 kPa

Pressione di scoppio

50 kPa

Fluido

Aria e gas non aggressivi

Elemento di Misura

Piezoresistivo

Alimentazione

24 Vca o Vcc ±10 %

Potenza, consumo

< 1.0 W (<1.5 W con Iout 20 mA)

Segnale in Uscita

0 ÷ 10 Vcc, min 1 Ohm • 4-20 mA, max 500 Ohm

Materiale

Custodia, Coperchio, Connessioni Pressione, Connettori

ABS

Tubi

PVC, morbido

Connessioni

Connessioni Elettriche

4 viti terminali, max 1,5 mm2

Cavo d'Ingresso

M16

Connessioni Pressione

Maschio ø 5,0 mm e 6,3 mm

Condizioni ambientali

Temperatura di Funzionamento

-10 °C ÷ + 50 °C (-5 ÷ +50 °C per Mod AZ)

Temperatura di Stoccaggio

-20 °C ÷ + 70 °C

Umidità

0 ÷ + 95 % RH

Sicurezza

Protezione

IP54

Conformità

Secondo i requisiti della Marcatura CE
Direttiva EMC – 89/336/EEC
Direttiva Rohs 2002/95/EY

INSTALLAZIONE

Electrical Connection:
0-10V..........Output 0 ÷ 10 V
4-20mA.......Output 4 ÷ 20 mA
24V.............Supply 24 Vca or Vcc
GND...........Ground

Push button for zero
Zero:...........Push button zero

Ponticelli (Jumpers)

Settaggio dello zero

Settaggio

Note! Supply voltage must be connected one hour before the 0-point adjustment is carried out.

1) Loose both tubes from the pressure inlets + and –
2) Push zero button until the red led turns ON.
3) Wait until LED turns off and then install tubes again to the pressure inlets

It is recommended to adjust the zero point every 12 months during normal operation
* If the transmitter is equipped with automatic zero element the manual push button adjustment is not required.

Optional auto zero element *

Optional auto zero element makes the DPT transmitter maintenance free for periodical push button zeroing. Element automatically adjusts the transmitters zero point from time to time, this eliminates the zero point long term drift of the piezoresistive sensing element.
Zero point adjustment is carried out every 10 minutes. During zero point adjustment the output and display values will freeze to the latest measured value. The automatic zero point adjustment takes 4 seconds.

ACCESSORI

Viti di fissaggio N°_2

Connettori di plastica N°_2

Tubo 2 m ø 4/7 mm

In opzione

Connettori metallici N° _2

DPT-2 fili

Trasduttore di Pressione Differenziale DPT-2 fili
Ogni strumento
- è dotato di: 2 oppure 4 jumper per la selezione della scala di misura
- è compensato in temperatura individualmente

DESCRIZIONE

**) %/FS del campo di pressione più alta
(comprende: accuratezza generale, deriva di temperatura, linearità, errore di isteresi e di ripetibilità)

CARATTERISTICHE

Tempo di Risposta

0.8 ÷ 4 s selezionabile con ponticelli

Massima Pressione

25 kPa

Pressione di rottura

50 kPa

Adatto per

Aria e Gas non aggressivi

Sensore

Piezoresistivo

Interfaccia Elettrica

2 fili

Tensione di Alimentazione

10 ÷ 35 Vcc

Massima Corrente di Alimentazione

32 mA

Segnale in Uscita

4 ÷ 20 mA

Massima Corrente in Uscita

32 mA

Assorbimento max.

(Alimentazione –10 V) / 0,020 A

MATERIALI

- Contenitore

ABS

- Coperchio

ABS

- Prese di Pressione

ABS

- Connettori a canale

ABS

- Sonde

PVC morbido

CABLAGGI

- Collegamenti Elettrici

morsetto a 2 viti, max 1,5 mm2

- Entrata Cavi

M16

- Prese di Pressione

Maschio ø 5,0 mm e ø 6,3 mm

CONDIZIONI AMBIENTALI

Campo di Temperature

- Operative

- 10 ÷ 50 °C

- Stoccaggio

- 20 ÷ 70 °C

- Umidità

0 ÷ 95 % RH

SICUREZZA

- Protezione Standard

IP54

- Conformità

Soddisfa i requisiti per la Marcatura CE
direttiva EMC 89/336/EEC
direttiva RoHS 2002/95/EY

INSTALLAZIONE

Electrical Connection:
Polarity free power supply
1 Current loop + or -
2 Current loop + or -
Push button for zero
Zero: Push button zero

Ponticelli

Settaggio dello zero

Attenzione!

Lo strumento va alimentato 1 ora prima di effettuare il settaggio dello zero.

Scollegare entrambi i tubi dalle prese di pressione. + e -

Premere il pulsante dello zero fino a che il LED rosso si accende.

Attendere fino a che il lED si spegne, quindi inserire nuovamente i tubi alle prese di pressione.

E’ consigliabile settare lo zero ogni 12 mesi.

ACCESSORI

Standard

Viti di fissaggio N°_2

Connettori a canale di plastica N°_2

Tubo 2 m ø 4/7 mm

Opzionali

Connettori a canale metallici (da ordinare separatamente)
